电源管理应用


电源管理简单的讲就是指如何将电源有效分配给系统的不同组件。很多领域都会涉及到,主要涵盖以下领域:

1.新能源与节能应用:包括,风电设备、PV设备、LED、变频器

2.轨道交通、电力系统:机车信号、列控车载设备(通信系统、驱动器控制器、电源管理系统、监控设备、显示屏、灯光和音响广播系统等)、列控地面设备(铁路调度通信系统、铁路信号系统、道边无人职守设备等)

3.通信网络:通讯基站、GSM/电信网络、TD无线基站和核心网、光通信网络、接入网、程控和网络交换机、环境及设备监控。


电源管理模块的相关产品多种多样,分类比较复杂,比如:根据模块的大小又可以分为整砖、半砖、1/4砖等等;根据模块是否在PCB板上安装又分为板上安装式以及非PCB板上安装式等等。我们主要根据其电流变化情况可粗略分为以下几类:

1.AC-DC电源:电源适配器(笔记本适配器)、整流器、不间断电源(UPS input部分)

2.DC-DC电源:通信用高频开关电源模块、直流-直流(DC/DC)变换器、变频器电源模块

3.DC-AC电源:逆变器(IGBT,MOSFET)、铃流模块电源


电源管理模块的化学品应用

大电容、线圈的固定、功率模块的导热(导热胶、导热硅脂、导热垫片)、电源模块的灌封、PCB板的三防处理、整机系统的螺纹锁固等。具体用点请参考下图:


各个应用点对材料的要求

1.元器件固定:



(1) 胶水有一定的弹性,震动时能对原器件起到缓冲保护作用

(2) 胶水触变性好(有一定的流动性但又不能完全自流平)

(3) 抗冷热交变

(4) 耐老化

(5) 绝缘

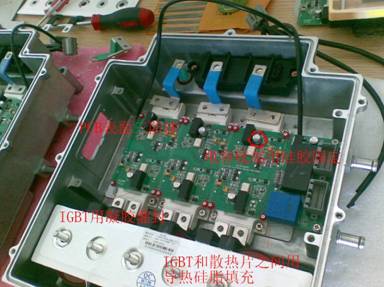

2.导热:变频器模块底部用导热硅脂填充



(1)绝缘

(2)有良好的耐温性

(3)易施工、易返修

(4)阻燃

(5)低热阻




3.灌封: IGBT模块用凝胶进行灌封



(1)胶水固化在固化过程中内应力要小;

(2)耐候性要好;

(3)有一定导热性能。



4.coating风电变流器控制系统涂三防后效果

20111109(003)


(1)防潮,防尘,防静电

(2)耐候性好,户外使用15 年以上

(3)容易施工
